Rodzina fotokomórek czujników dyspersyjnych EQ-34

0,00 PLN (netto)  /  0,00 PLN (brutto)
PANASONIC

Krótki opis:

Fotokomórka, nie wymagająca reflektora, regulowany zasięg do 2 metrów.

Pełny opis rodziny fotokomórek EQ-34 tutaj >

Opis działania.

Wykrywa promieniowanie odbite od wykrywanego przedmiotu. Dzięki zastosowaniu dwuelementowej fotodiody dokonuje triangulacyjnego pomiaru odległości. Jeżeli obiekt znajduje się w zakresie ustawionego zasięgu, zmienia stan na wyjściu.

Zalety.

  • Dwuelementowy detektor.
  • Minimalny wpływ  koloru i materiału  z którego wykonany jest wykrywany przedmiot na detekcję.
  • Duży zasięg jak na ten rodzaj fotokomórki :2 metry.
  • Dokładna regulacja zasięgu dzięki pokrętłu 1,75 obrotu.
  • Odporność na warunki zewnętrzne, hermetyczny IP67,-20 do +55 °C
  • Wersje NPN - EQ34, PNP - EQ34PN, 2xNPN - EQ34W
  • Przełącznik funkcji wykrycie- włączenie lub wykrycie- wyłączenie.

Zastosowania.

Pole zastosowań jest na prawdę bardzo szerokie, fotokomórka sprawdzi się w każdej aplikacji w której wystarczy zasięg 2 metrów i może zastąpić fotokomórki typu nadajnik-odbiornik oraz refleksyjne z reflektorem.

  • Wykrywanie, liczenie przedmiotów na taśmociągu
  • Sprawdzanie poziomu w zbiornikach, a nawet dwóch, np: minimalny i maksymalny
  • Wykrywanie zbliżenia osoby w systemach informacyjnych, bankomatach
  • Systemy parkingowe
  • Systemy liczenia osób - przy pomocy dwóch fotokomórek można rozróżniać osoby wchodzące od wychodzących.
  • Systemy alarmowe i ostrzegające

Ciekawe możliwości.

Liczenie osób w różnego rodzaju wejściach do pomieszczeń.

Fotokomórka EQ-34 słabo wykrywa bliskie obiekty - bliższe niż 100mm. Nie wykrywa czarnych obiektów odległych o 0-30mm. Umieszczona na ramie drzwi otwieranych do środka w odległości 10 do 20 mm od krawędzi skrzydła nie będzie wykrywać przejścia drzwi, natomiast będzie liczyć prawidłowo osoby przechodzące przez drzwi. Oczywiście będą też prawidłowo liczone osoby w drzwiach otwieranych na zewnątrz. Dzięki temu możemy zaoferować uniwersalny zestaw licznika z czujnikiem  do różnego rodzaju przejść o szerokości do 2 metrów.

Liczenie osób przechodzących przed witryną sklepu przez szyby.



Fotokomórka EQ-34 działająca przez szyby

Czujnik przymocowany „na styk” do szyby wykrywa osoby do 2 metrów przed witryną. Badanie zostało przeprowadzone w witrynie naszego lokalu – podwójne szkło okna przeciwwłamaniowego. 2 metry to maksymalny zasięg tego czujnika w normalnych warunkach (bez szyby). Jakieś wyjątkowo nieprzepuszczane szyby mogą ten zasięg zmniejszyć. Zasięg można precyzyjnie regulować pokrętłem 1,75 obrotu wyposażonym we wskaźnik.  Czujnik wieszamy na wysokości zależnej od wzrostu (wieku) liczonych. Zalecana wysokość dla osób dorosłych 130 – 140 cm nad chodnikiem.
Czujnik można zamontować z pomocą dowolnego kątownika i akrylowej taśmy dwustronnie klejącej.

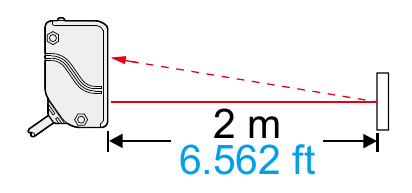

EQ-34 range



wykrywanieKartonow273x200 detekcjaPoziomu192x200
Wykrywanie kartonów na taśmociągu. Sprawdzanie poziomu w silosie



Podłączenie.

EQ-34, NPN

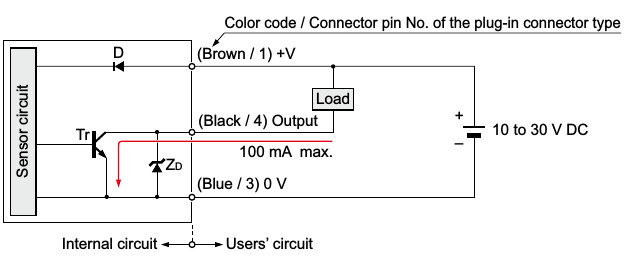

Fotokomórka EQ-34 schemat połączeń.<

Schemat połączeń fotokomórki EQ-34 NPN

Fotokomórka EQ-34 okablowanie.
Okablowani fotokomórki EQ-34 NPN

EQ-34PN, PNP

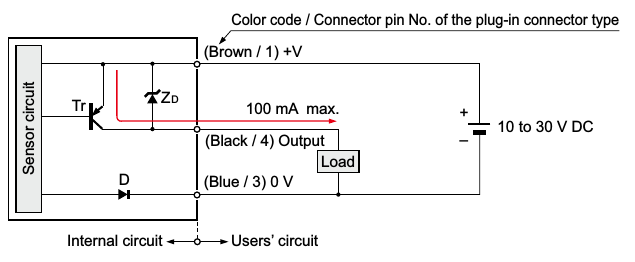

Fotokomórka EQ-34 PNP . Schemat połączeń.



Schemat połączeń fotokomórki EQ-34 PNP

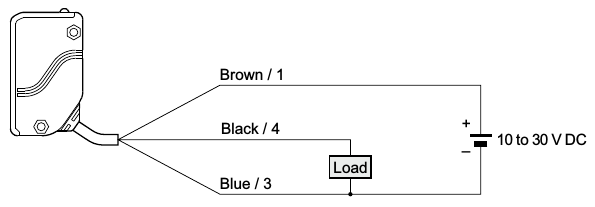

Fotokomórka EQ-34 PNP - okablowanie.

Okablowanie fotokomórki EQ-34 PNP



Złącze fotokomórek w wykonaniu z kablem odłączanym.


Złącze fotokomórek EQ-34.

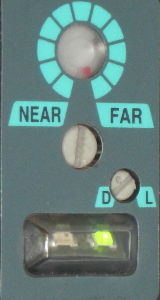

Panel czujników EQ-34 i EQ-34PN

Czujnik EQ-34 panel
U góry wskaźnik ustawionego zasięgu.
Poniżej regulacja zasięgu, 1,75 obrotu .
Na dole z prawej przełącznik Dark On / Light On
Na dole lampki statusu:
  • czerwona - wyjście ON
  • zielona - stabilne działanie

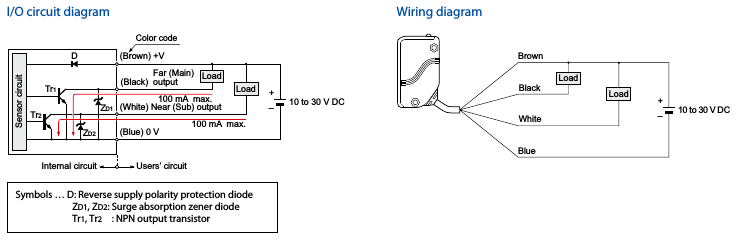

Podłączenie fotokomórki EQ-34W, NPN, detekcja 2 regulowanych odległości.Podłączenie fotokomórki EQ34W, 2xNPN

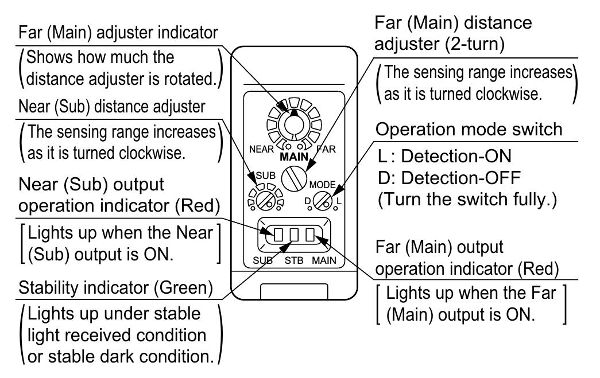

Regulacje zasięgu fotokomórki EQ-34W

Regulatory fotokomórki EQ-32W

Dane techniczne.


Zakres regulacji zasięgu 0,2-2 m
Zakres detekcji (biały matowy papier) 0,1-2 m
Histereza <10 % ustawionego zasięgu
Powtarzalność wzdłuż osi optycznej 10 mm
Powtarzalność prostopadle do osi optycznej 1 mm
Zakres napięć zasilania 10-30 VDC
Dopuszczalne tętnienia zasilania 10 % napięcia zasilania
Pobór prądu (bez EQ34 W) <55 mA
Pobór prądu EQ-34W <90 mA
Maksymalny prąd wyjściowy 100 mA
Napięcie nasycenia (100mA) <1 V
Napięcie nasycenia (16mA) <0,4 V
Zabezpieczenie wyjścia wbudowane
Czas reakcji <2 ms
Klasa szczelności IP67
Temperatura pracy -20 do 55 °C
Temperatura przechowywania -20 do 70 °C
Maksymalna długość kabla 0,3mm² 100 m
Masa netto 150 g

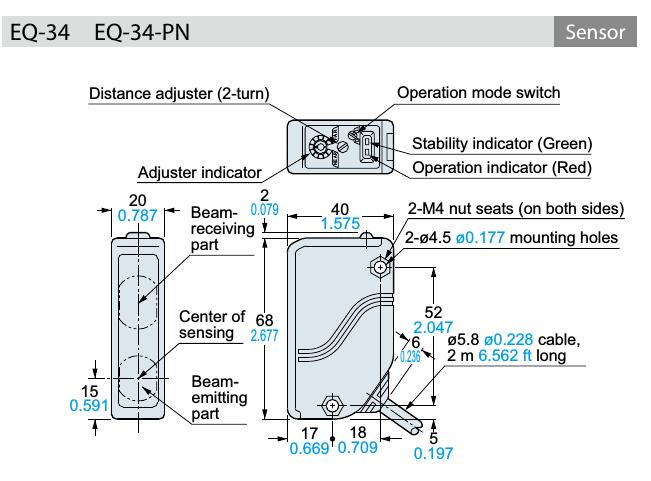

Fotokomórka EQ-34 wymiary



EQ30 - karta katalogowa.
