Fotokomórka refleksyjna CX-422 (npn)

403,56 PLN (netto)  /  496,38 PLN (brutto)
PANASONIC

 Opis fotokomórki CX-422.

Fotokomórka CX-422 pochodzi z liczącej 148 modeli rodziny czujników CX-400, będącej od dawna standardem przemysłowych czujników optycznych. Te sprawdzone przez profesjonalistów fotokomórki zostały unowocześnione przez zastosowanie zaprojektowanego specjalnie do tych czujników analogowego procesora CMOS ASIC. Pozwoliło to na dalsze podniesienie niezawodności i skuteczności czujników przy znacznym (60%) obniżeniu poboru prądu zasilającego.

Zalety fotokomórki CX-422.

  • Małe wymiary
  • Wodoszczelna IP67
  • Odporna na działanie olejów, alkoholi
  • Przystosowana do pracy w niskich temperaturach (-25°C)
  • Skuteczna i powtarzalna detekcja
  • Niski pobór prądu (10mA)
  • Odporność na interferencję wzajemną
  • Duży zasięg (800mm)
  • Szybka, mały czas reakcji (<1ms)
  • Rozbudowany system zabezpieczeń przed odwróconą polaryzacją zasilania
  • Zabezpieczenie przeciwzwarciowe wyjścia
  • Wersje PNP i NPN
  • Wbudowany przełącznik funkcji wyjścia LO / DO
  • Indykator stabilizacji i stanu wyjścia
  • Dostępny szeroki wachlarz wsporników do różnych aplikacji

Przykładowe zastosowania fotokomórki CX-422.

  • Wykrywanie ruchomych przedmiotów np: na taśmociągu.
  • Sterowanie procesami produkcyjnymi.
  • Systemy alarmowe.
  • Liczenie przedmiotów.
  • Liczenie osób.

Parametry

Parametr Wartość Jednostka Uwagi
Zasięg 800 mm
Napięcie zasilania 12-24 VDC
Pobór prądu 10 mA
Prąd wyjściowy 100mA
Rodzaj wyjścia NPN
Napięcie nasycenia wyjścia 2 V 100mA
Napięcie nasycenia wyjścia 1 V 16mA
Funkcja wyjścia LO/DO
(Oświetlony włączony/zasłonięty włączony)
przełącznik
Zabezpieczenie przed przeciążeniem  wbudowane
Czas reakcji  < 1  ms
Sygnalizacja stanu wyjścia pomarańczowy
Sygnalizacja stabilności zielony
Automatyka anty interferencyjna
(dwa czujnik mogą pracować obok siebie)
wbudowana
Klasa szczelności IP67
Temperatura pracy -25 do +55 °C
Wilgotność otoczenia 35 do 85 % RH
Długość fali nadajnika 650 nm czerwony
Przekrój przewodu podłączeniowego 3*0.2 mm²
Długość przewodu podłączeniowego 2 m
Dopuszczane przedłużenie przewodu 100 m
Masa fotokomórki 80 g

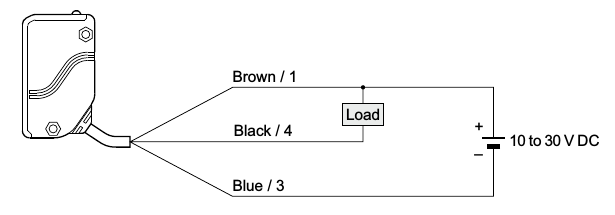

Okablowanie


cx493
Okablowanie wersji NPN.

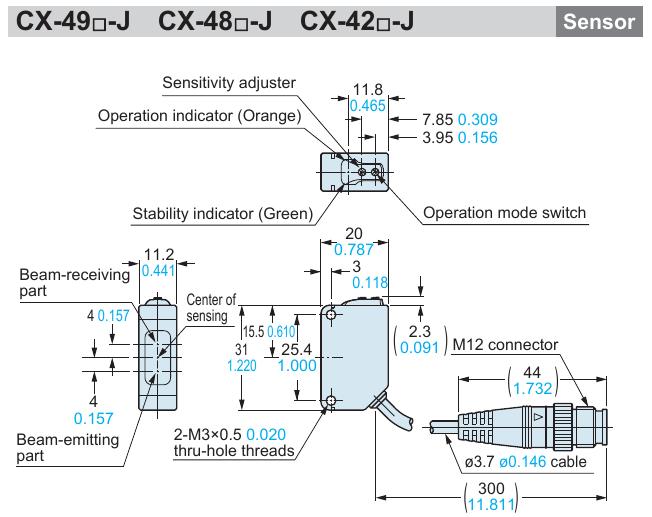

Wymiary

Wymiary fotokomórki / czujnika CX-493

Akcesoria.

Panasonic produkuje szeroką gamę uchwytów, wsporników, blend, polaryzatorów, kabli do fotokomórek CX-493. Informacje można znaleźć w karcie katalogowej. Nasza firma oferuje obudowy na czujnik, które można przykręcić do ściany lub nawet wpuścić w ścianę.

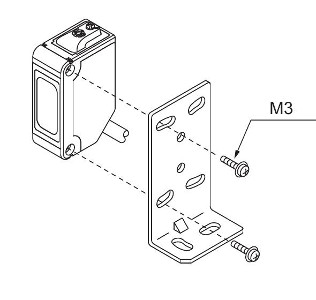

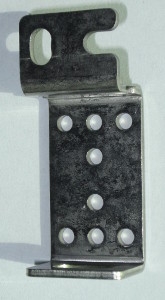

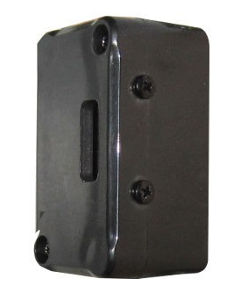

Obudowa na fotokomórkę - czujnik CX-400 fotokomórka cx-493 cx-439 wspornik

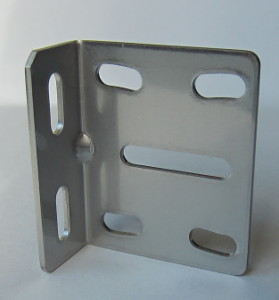

Z65 CX493 MS-CX-3 MS-CX2-2

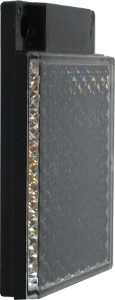

cx-493 reflektor fotokomórka cx-493 ze wspornikiem.
reflektor Sensor m MS-CX2-1



Karta informacyjna.

Karta katalogowa.
