Odbiornik fotokomórki czujnik ELS 300 Rx-NPN/LO-N nr kat. 105 732

120,65 PLN (netto)  /  148,40 PLN (brutto)
CEDES

Szczegółowe informacje o rodzinie fotokomórek ELS 300 -->

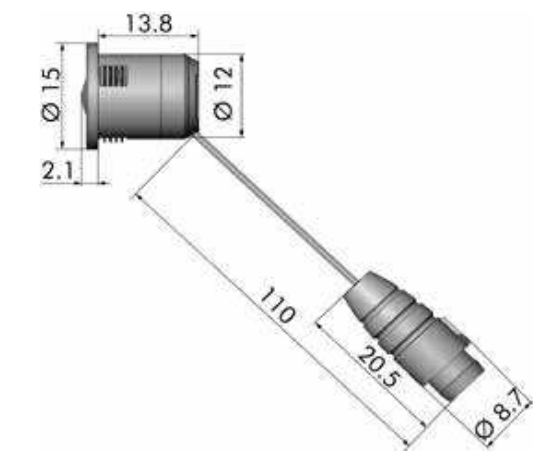

els300dim
Wymiary odbiornika ELS-300.

 Parametry czujnika ELS 300 RX-NPN/LO-N 105 732

 Parametry ogólne
 Zakres temperatur
  składowanie
  praca

  -40-85°C
  -40-60°C
 Klasa szczelności  IP65
 Strona producenta   www.cedes.com
 karta katalogowa.

 Zasięg działania: z Tx-N

z Tx-L

 0,5 - 6m
 1,0 - 12m
 Kąt optyczny  ±5°
 Maksymalne natężenie obcego oświetlenia  >100 000 lx
 Parametry elektryczne
 Napięcie zasilania  10...30V
 Czas reakcji  20ms
 Pobór prądu  <10mA
 Wyjście odbiornika   NPN     LO
 Maksymalny prąd wyjściowy  50mA
 Napięcie nasycenia wyjścia  < 4V



ELS-300 rozmieszczenie wyprowadzeń
ELS 300 złącze odbiornika.
Złącze odbiornika



Schemat podłączenia fotokomórki ELS 300 RX-NPN/LO-N 105 732


Schemat podłączenia fotokomórki ELS 300 NPN Schemat podłączenia fotokomórki NPN

 Wersja  Promień ciągły  Promień przerwany
 NPN/LO  Wyjście zwarte do masy  Wyjście niepodłączone
